圧縮ゲートバルブ

種類:圧縮ゲートバルブに関する説明

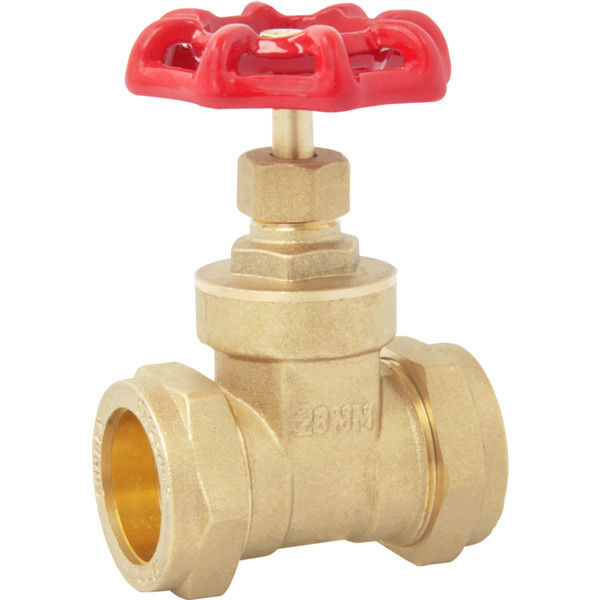

圧縮ゲートバルブ

CGV-2005

圧縮ゲートバルブとは

圧縮ゲートバルブ (Compression Gate Valve) は,ゲートまたはクイーンメカニズムを使用してパイプラインを通る流体の流れを制御するバルブの一種である.液体やガスの流れを制御する"圧縮"という用語は,弁の密封メカニズムを指す.これは,密封を固め,流体の流れを防ぐために,門またはクインを弁座席に圧縮することを含む.

圧縮ゲートバルブの主要特徴と側面:

1バルブ設計:

圧縮ゲートバルブにはゲートまたはクイン状の要素があり,流体の流れの経路に低下または上昇することができます.ゲートを下げると,バルブが閉まり,上昇すると,バルブが開いている.

2ゲートメカニズム:

ゲートまたはクイーンメカニズムは,流体の流れの方向に垂直移動し,バルブが開いているときに無障碍の通路を作り,バルブが閉ざされたときに流れをブロックします.

3密封装置:

ゲートまたはクインは,バルブ座席にしっかりと合致するように設計され,バルブが閉ざされたときに漏れを防ぐ信頼できるシールを作成します.

4圧縮シール:

バルブの圧縮面は,ゲートまたはクインがバルブ座席に閉じ込めるように下ろされたときに起用されます.密封し,液体の流れを防ぐためにゲートは,座席に対して圧縮されています.

5完全または部分的な流量制御:

ゲートまたはクインの位置に応じて,弁は液体の全流量,部分流量,または完全なシャットオフを許可することができます.

6手動操作:

圧縮ゲートバルブは,通常,ハンドホイール,レバー,またはアクチュエータを使用して手動で操作されます.ハンドホイールを回すかレバーを操作すると,ゲートメカニズムはバルブを開閉します.

7耐久性:

これらのバルブは耐久性のために設計され,幅広い圧力と温度に対応できます.

8応用:

圧縮ゲートバルブは,水供給,石油とガス,化学加工,発電など様々な産業で使用されています.

9門弁の種類:

ゲートバルブには様々な種類があります上昇する幹門弁 (弁が開くと幹が上昇する) と上昇しない幹門弁 (弁が開くと幹が静止する) を含む..

10利点:

圧縮ゲートバルブは正面シャットオフを提供し,漏れを最小限に抑えるか完全に防ぐ必要があるアプリケーションに適しています.

高圧や高温環境に対応できます

概要すると,圧縮ゲートバルブは,ゲートまたはクインメカニズムを使用して流体流量を制御するタイプのバルブです.バルブの圧縮側面は,ゲートがバルブ座席に押されたときに達成された緊密密封を指します.これらのバルブは,信頼性と流体流を効果的に制御する能力のために,工業用アプリケーションで広く使用されています.

圧縮ゲートバルブを接続する方法

圧縮ゲートバルブを接続するには,流体の流れを制御するためにパイプライン内にバルブを設置する必要があります.圧縮ゲートバルブを接続する方法の一般的なガイドは以下です.

必要 と なる 道具 や 材料:

圧縮口弁

パイプ切断機またはハックソー

パイプ・リマーまたはデブーリング・ツール

パイプのレッチキーまたは調整可能なレッチキー

テフロンテープまたはパイプ糸密封剤

圧縮ナッツを締めくくく用するフレンチキー (適用される場合)

パイプフィッティング (必要に応じて)

安全装備 (手袋,安全眼鏡)

ステップ:

パイプラインを準備する

管線 が 正しく 切れて 設置 に 備え られ て いる こと を 確認 し て ください.管 切断 器 や ハック ソー を 用い て バルブ を 設置 する 場所 に 管 を 切っ て ください.

デブール・パイプ・エンド:

切断 し た パイプ の 端 から 粗い 縁 や 突起 を 取り除く ため に,パイプ の 切断 器 や 切断 ツール を 用い て ください.これ は,適切に 密封 する ため に 清潔 な 表面 を 保ち ます.

バルブ検査:

バルブ を 接続 する 前 に,破損 や 欠陥 が ある か を 確認 し,ゲート が 自由 に 動いている か,バルブ の 密封 部品 が 良好 な 状態 に ある か を 確認 し て ください.

糸密封剤を塗り

バルブにスローリング接続がある場合は,スローリング端にテフロンテープまたはパイプスローリング密封剤を塗り付けます.パイプラインにバルブを接続する際に安全で漏れのないシールを作成するのに役立ちます.

バルブを接続する:

パイプラインの開口に弁の先端を挿入します. 管に締め付けるために時計回りの方向に弁を回します. 管のレッチまたは調整可能なレッチを使用して,しっかりとフィットするようにしてください.バルブスレッドにダメージを防ぐために過剰に緊縮を避ける.

位置付けと調整:

バルブがパイプラインに適切に並べられていることを確認します. バルブを開いた位置でゲートでインストールしてください. インストール中に流量制限を避けるために.

安全圧縮ナッツ (適用される場合):

圧縮口弁に圧縮フィッティングがある場合は,圧縮ナッツをパイプ端にスライドし,それから各パイプに圧縮リングを挿入します.圧縮ナッツを握るまで.

テスト:

バルブ を 接続 し た 後,漏れ を 検知 する ため に 水 を 入れ て ください.スムーズ な 動作 と 適切な 密封 を 確保 する ため,バルブ を ゆっくり 開き 閉め て ください.

最終調整:

必要に応じて,バルブの位置や密度に最終調整を行い,最適な機能を確保します.

バルブラベル (必要に応じて):

バルブがより大きなシステムの一部である場合は,識別と操作の容易さのためにラベルを付けることを検討してください.

圧縮ゲートバルブの設計,パイプラインの種類,用途によって 具体的な手順が異なります.設置 の 間 に は,常に 製造 者 の 指示 に 従い,安全 ガイドライン を 遵守 する管工の仕事で経験がない場合は,プロの管工の助けを求めるのがお勧めです.

OEMロゴポリバッグ,カラーボックス,カラーマスターカートン

• よくある質問

Q: その通りあなたの製品の保証期間はどのくらいですか.
A: その通り2年間の保証と 24時間フルタイムサービスがあります

Q: その通りあなたのMOQは何ですか?
A: その通り普通の各アイテム 3000pcs MOQ.

Q: その通りOEM,ODMは受け入れるの?
A: その通りOEMも受け入れる

Q: その通り配達時間はどれくらいですか.
A: その通り注文確認後30-35日
